کاربرد برش ورق با گیوتین
ورق کاری به مجموع عملیاتی اطلاق می شود که به منظور فرم دادن ورق انجام می گیرد . این عملیات ها بسیار متنوع می باشند که از جمله می توان عملیات های برشکاری , خمکاری , کشش عمیق , فرایند های اتصال و منتاژ ورق ها و… را نام برد.
قیچی کاری :
برشکاری ورق به وسیله قیچی عبارت است ازبریدن یا قطع بدون براده برداری به وسیله دو تیغه برنده گوه ای شکل که مخالف جهت یکدیگر حرکت می کنند واز کنار یکدیگر می گذرند
قیچی کاری یکی از فرایندهای برشکاری مکانیکی است که به وسیله قیچی می توان انواع ورقها , میله ها وشمش ها را برید . عمل برش ورق به وسیله قیچی شبیه برش با قلم است , با این تفاوت که در قیچی کاری تیغه هایی که در طرفین قطعه قرار دارند به وسیله نیروی دست یا ماشین از کنار هم عبور می کنند و عمل برش انجام می پذیرد .
لقی بین تیغه ها :
هنگام برشکاری با قیچی معمولا باید بین دو تیغه قیچی مقداری فاصله وجود داشته باشد که در اصطلاح آن را ( لقی ) می گویند . این فاصله از سویی موجب می گردد که تیغه ها با هم اصطحکاک نداشته باشند واز سوی دیگر برشکاری را آسان می کند . لقی بین دو تیغه به ضخامت و جنس قطعه کار بستگی دارد که معمولا آنرا در حدود 1/20 ضخامت قطعه کار در نظر می گیرند
طبقه بندی انواع قیچی ورق :
قیچی ها از نظر قدرت برش ورق و کاربرد در صنعت به سه گروه طبقه بندی می شود . قیچی های دستی – قیچی های اهرمی و قیچی های ماشینی ( مکانیکی و هیدرولیکی ) که به ترتیب به شرح هر یک می پردازیم.
قیچی های ماشینی :
قیچی های ماشینی دارای انواع مختلفی هستند از جمله : 1. قیچی برقی 2. قیچی گیوتین ورق 3. قیچی های گرد بر ماشینی تذکر 1 : قابل ذکر است که قیچی های گردبر در دو گروه دستی و ماشینی وجود دارند . تذکر 2 : از دیگر انواع قیچی های نیبلر هستند که در 3 گروه دستی , میزی و ستونی وجود دارند

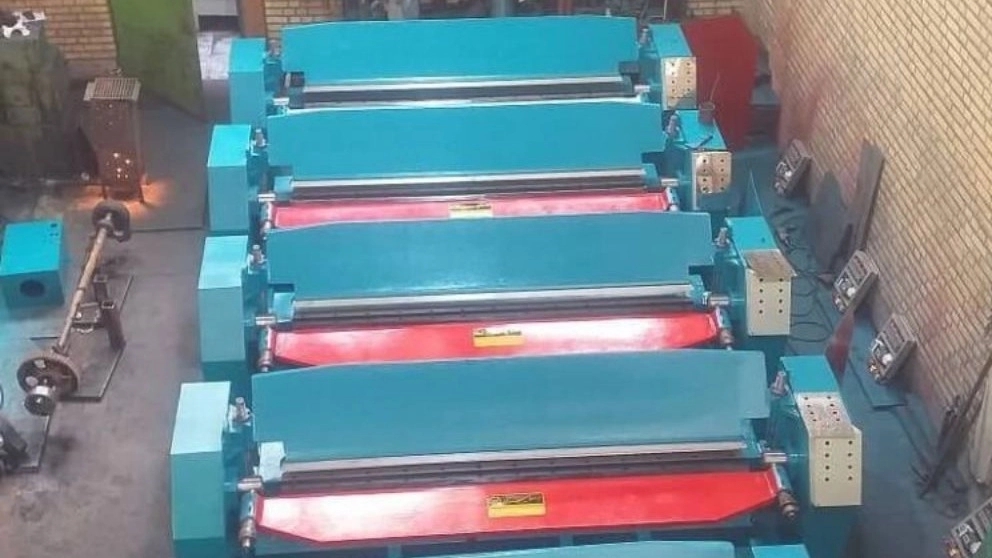

قیچی گیوتین ورق :

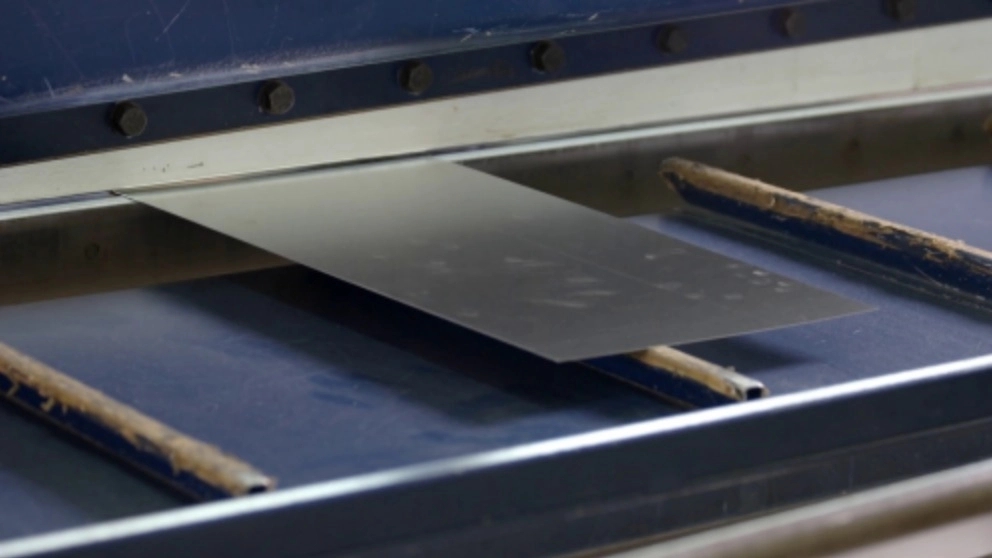

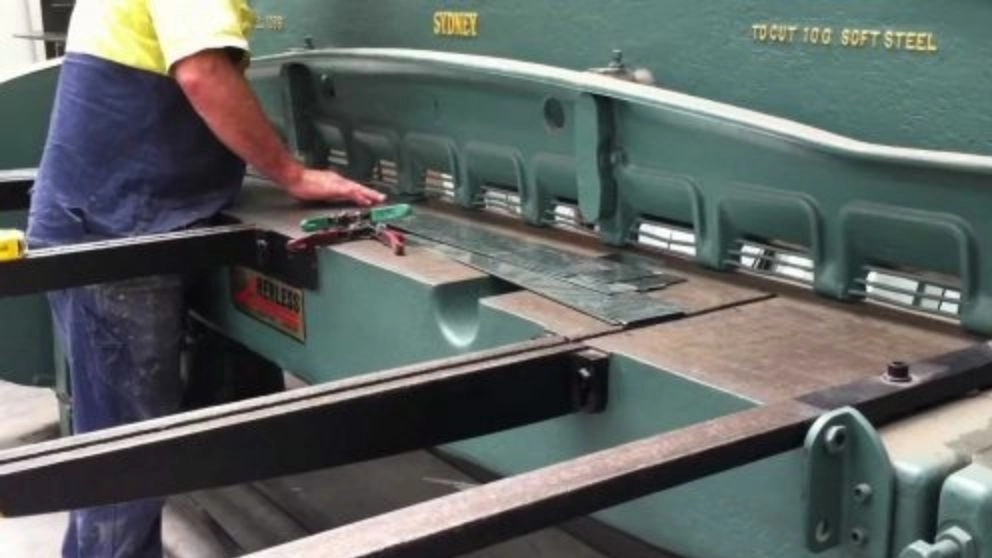

برای سرعت عمل بیشتر در برش ورق با گیوتین مخصوصا آنهایی که دارای طول زیادتری می باشند , از گیوتین ورق استفاده می شود در این قیچی ها معمولا تیغه پایینی ثابت بوده و به لبه میز قیچی سوار شده است . تیغه بالایی که بطور عمودی قابل حرکت می باشد نسبت به تیغه پایینی دارای زاویه ای از 1 تا 6 درجه بوده و می توان با عبور دادن آن از کنر تیغه ثابت ( پایینی ) عمل برش گیوتین را انجام داد . این قیچی ها را در دو نوع دستی و یا ماشینی ساخته و برای نامین حرکت تیغه متحرک آنها ممکن است که مکانیزم لنگ ویا فشار روغن ( هیدرولیک ) استفاده گردد. این برشکاری ورق از نظر اقتصادی به صرفه ترین نوع برشکاری در قیمت ورق می باشد.
