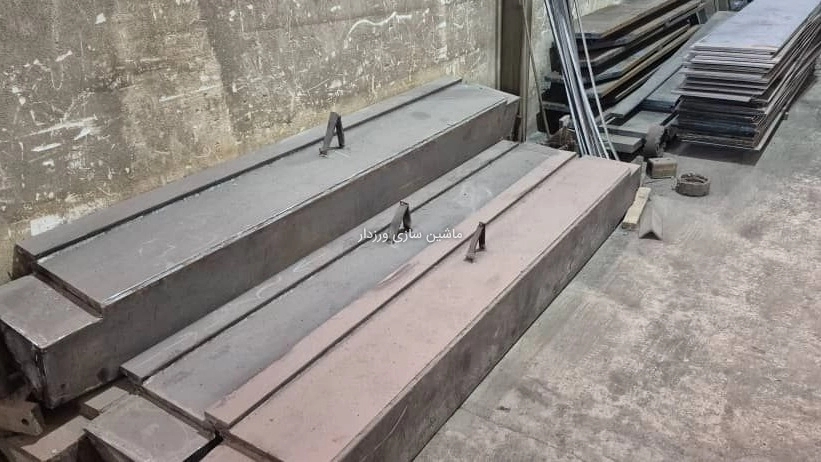

ساخت فک دستگاه خم کن

برای طراحی و ساخت فک دستگاه خم‌کن، باید مراحل و اصول مهندسی را با دقت دنبال کنید تا فک هم از نظر استحکام و هم از نظر عملکرد بهینه باشد. در ادامه، یک راهنمای کلی برای ساخت فک دستگاه خم‌کن ارائه می‌شود. توجه داشته باشید که این فرآیند به نوع دستگاه خم‌کن (دستی، هیدرولیکی، برقی یا CNC) و کاربرد آن (خم‌کاری ورق، لوله، میلگرد و غیره) بستگی دارد.


مراحل ساخت فک دستگاه خم‌کن:


تعیین مشخصات و نیازها:

جنس مواد خم‌شونده: ابتدا باید مشخص کنید که فک برای خم کردن چه موادی (فولاد، آلومینیوم، مس و غیره) و با چه ضخامتی استفاده خواهد شد. این موضوع بر انتخاب جنس و سختی فک تأثیر می‌گذارد.


زاویه خم: زاویه‌ای که فک باید ایجاد کند (مثلاً 90 درجه، 120 درجه یا بیشتر) را تعیین کنید.


ابعاد: طول، عرض و ضخامت فک را بر اساس ابعاد دستگاه و قطعه کار محاسبه کنید.


انتخاب مواد اولیه:

فک‌ها معمولاً از فولاد با استحکام بالا مثل فولاد ST52، MO40 یا آلیاژهای سخت‌تر ساخته می‌شوند تا در برابر فشار و سایش مقاوم باشند.

برای افزایش عمر مفید، می‌توانید فک را پس از ساخت تحت عملیات حرارتی (مانند سخت‌کاری یا تمپرینگ) قرار دهید.


طراحی فک:

شکل فک: فک می‌تواند به صورت ساده (تخت)، لقمه‌ای (برای خم‌های خاص) یا V شکل (برای خم‌کاری ورق) طراحی شود. برای مثال، در خم‌کن‌های ورق، فک V شکل رایج است.


مکانیزم حرکت: تصمیم بگیرید که فک ثابت است یا متحرک. فک متحرک معمولاً به پیچ و مهره، جک هیدرولیکی یا سیستم برقی متصل می‌شود.


نرم‌افزار طراحی: از ابزارهایی مثل SolidWorks یا AutoCAD برای ترسیم دقیق فک استفاده کنید. این کار به شما کمک می‌کند تا ابعاد و تحمل بار را شبیه‌سازی کنید.


ساخت فک:

برش اولیه: ورق یا بلوک فلزی را با استفاده از اره نواری یا دستگاه برش لیزر به ابعاد اولیه برش دهید.

ماشین‌کاری: با استفاده از دستگاه فرز یا تراش، فک را به شکل مورد نظر درآورید. لبه‌ها باید صاف و دقیق باشند تا خم‌کاری تمیز انجام شود.


سوراخ‌کاری: اگر فک نیاز به اتصال به دستگاه دارد (مثلاً با پیچ و مهره)، سوراخ‌های لازم را با دریل ایجاد کنید.


عملیات تکمیلی:

سخت‌کاری: برای افزایش مقاومت فک در برابر سایش، آن را حرارت دهید و سپس به روش مناسب خنک کنید.


سنگ‌زنی: سطح فک را صیقل دهید تا از ایجاد خط و خش روی قطعه کار جلوگیری شود.


پوشش‌دهی (اختیاری): در برخی موارد، می‌توانید از پوشش‌هایی مثل نیترات یا کروم برای افزایش دوام استفاده کنید.


نصب و تست:

فک را روی دستگاه خم‌کن نصب کنید و با یک قطعه آزمایشی (مثلاً ورق نازک) عملکرد آن را بررسی کنید.

مطمئن شوید که فک به درستی در جای خود محکم شده و زاویه خم مطابق طراحی است.


نکات مهم:

ایمنی: هنگام کار با ابزارهای برش و ماشین‌کاری، از تجهیزات ایمنی مثل دستکش و عینک استفاده کنید.

دقت: تلرانس‌های دقیق در ساخت فک حیاتی است، زیرا کوچک‌ترین انحراف می‌تواند کیفیت خم‌کاری را تحت تأثیر قرار دهد.


انطباق با دستگاه: فک باید با سیستم محرکه دستگاه (هیدرولیکی، برقی یا دستی) سازگار باشد.


جزئیات عملیات حرارتی


عملیات حرارتی فک دستگاه خم‌کن یکی از مراحل کلیدی برای افزایش استحکام، سختی و مقاومت در برابر سایش و تنش است. این فرآیند به جنس ماده اولیه (مثلاً فولاد ST52، MO40 یا فولاد ابزار) و کاربرد فک بستگی دارد.


مراحل عملیات حرارتی:

پیش‌گرمایش (Preheating):

هدف: کاهش تنش‌های داخلی و جلوگیری از ترک‌خوردگی در حین گرمایش سریع.

دما: معمولاً بین 300 تا 600 درجه سانتی‌گراد (بسته به نوع فولاد).

مدت زمان: قطعه را به آرامی تا این دما گرم کنید (حدود 1 ساعت به ازای هر 25 میلی‌متر ضخامت).

روش: از کوره الکتریکی یا گازی با کنترل دما استفاده کنید.


آستنیته کردن (Austenitizing):

هدف: تغییر ساختار کریستالی فولاد به آستنیت برای آماده‌سازی سخت‌کاری.


دما: بسته به نوع فولاد متفاوت است:

فولاد کربنی ساده (مثل ST52): 850-900 درجه سانتی‌گراد

فولاد آلیاژی (مثل MO40): 830-870 درجه سانتی‌گراد

فولاد ابزار (مثل D2): 1000-1050 درجه سانتی‌گراد


مدت زمان: قطعه را به مدت 30 دقیقه تا 1 ساعت (بسته به ضخامت) در این دما نگه دارید تا گرما به طور یکنواخت نفوذ کند.


نکته: از تماس مستقیم با شعله اجتناب کنید تا از کربن‌زدایی سطح جلوگیری شود.


سخت‌کاری (Quenching):

هدف: سرد کردن سریع برای تبدیل آستنیت به مارتنزیت و افزایش سختی.


محیط خنک‌کننده:

آب: برای فولادهای کربنی ساده (سرد شدن سریع).

روغن: برای فولادهای آلیاژی (سرد شدن متعادل‌تر و کاهش احتمال ترک).

هوا: برای برخی فولادهای خاص مثل فولاد ابزار (کمتر رایج برای فک خم‌کن).

روش: قطعه را سریع از کوره خارج کرده و در محیط خنک‌کننده فرو ببرید. برای جلوگیری از اعوجاج، آن را به صورت عمودی وارد کنید و به آرامی تکان دهید.

نکته: دمای محیط خنک‌کننده باید کنترل شود (مثلاً روغن در 50-70 درجه سانتی‌گراد).

تمپرینگ (Tempering):

هدف: کاهش شکنندگی ناشی از سخت‌کاری و تنظیم سختی و چقرمگی.

دما: معمولاً بین 150 تا 600 درجه سانتی‌گراد (بسته به سختی مورد نظر):

150-200 درجه: سختی بالا (برای فک‌هایی که نیاز به مقاومت سایشی دارند).

400-600 درجه: چقرمگی بیشتر (برای فک‌هایی که تحت فشار زیاد هستند).

مدت زمان: 1 تا 2 ساعت (به ازای هر 25 میلی‌متر ضخامت).

روش: پس از سخت‌کاری، قطعه را دوباره در کوره قرار دهید و پس از رسیدن به دمای مورد نظر، به آرامی در هوا خنک کنید.

کنترل کیفیت:

سختی‌سنجی: با دستگاه سختی‌سنج (مثل راکول یا برینل) سختی سطح فک را بررسی کنید. برای فک خم‌کن، سختی معمولاً بین 45-60 HRC مناسب است.

بررسی ترک: سطح فک را برای ترک‌های احتمالی (با چشم یا تست مایع نافذ) بازرسی کنید.


نکات مهم در عملیات حرارتی:

نوع فولاد: ابتدا باید ترکیب شیمیایی فولاد (درصد کربن، کروم، مولیبدن و غیره) را بدانید تا دما و روش مناسب را انتخاب کنید.

تجهیزات: کوره با دمای قابل کنترل و محیط خنک‌کننده مناسب ضروری است.

جلوگیری از اعوجاج: در حین سخت‌کاری، ممکن است فک تغییر شکل دهد. برای کاهش این مشکل، از فیکسچر یا قالب نگهدارنده استفاده کنید.

ایمنی: هنگام کار با دمای بالا، از دستکش نسوز، انبر و عینک ایمنی استفاده کنید.

مثال عملی:

فرض کنید فک از فولاد MO40 ساخته شده است:

پیش‌گرمایش تا 500 درجه سانتی‌گراد به مدت 1 ساعت.

آستنیته کردن در 850 درجه سانتی‌گراد به مدت 45 دقیقه.

سخت‌کاری در روغن با دمای 60 درجه سانتی‌گراد.

تمپرینگ در 200 درجه سانتی‌گراد به مدت 2 ساعت برای سختی حدود 50-55 HRC.
