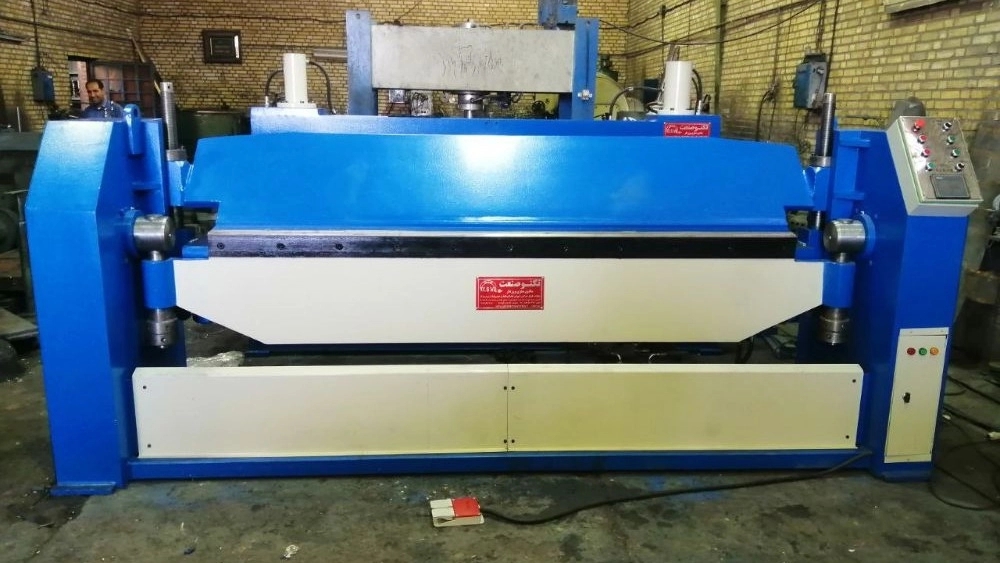

دستگاه خمکن یک ابزار یا ماشین صنعتی است که برای خم کردن مواد مختلف، بهویژه فلزات مانند ورقها، لولهها، پروفیلها و میلگردها، به کار میرود. این دستگاه با اعمال نیروی مکانیکی، هیدرولیکی یا الکتریکی، شکل ماده را تغییر میدهد تا زاویه یا انحنای مورد نظر ایجاد شود، بدون اینکه حجم ماده تغییر کند. خمکاری معمولاً در صنایعی مثل ساختمانسازی، خودروسازی، فلزکاری و تولید تجهیزات صنعتی کاربرد دارد.
انواع دستگاه خمکن:خمکن دستی: سادهترین نوع که با نیروی دست کار میکند و برای کارهای سبک و ورقهای نازک (مثلاً تا ۳ میلیمتر برای فولاد) مناسب است.
خمکن برقی: از موتور الکتریکی برای اعمال نیرو استفاده میکند و دقت و سرعت بیشتری دارد.
خمکن هیدرولیکی: با استفاده از فشار هیدرولیک، برای خم کردن مواد ضخیمتر و سنگینتر به کار میرود.
خمکن CNC: پیشرفتهترین نوع که با کنترل کامپیوتری کار میکند و برای خمکاری دقیق و پیچیده مناسب است.
کاربردها:
خم کردن ورقهای فلزی به شکلهای V، U یا ناودانی.
شکلدهی لولهها برای مصارف تاسیساتی یا دکوراتیو.
تولید قطعات صنعتی مانند شاسیها، جعبههای فلزی و حفاظها.
مزایا:
دقت و سرعت بالا در تولید.
کاهش نیاز به جوشکاری با ایجاد اشکال یکپارچه.
امکان خمکاری در زوایا و شعاعهای مختلف.
نحوه کار:
دستگاه خمکن معمولاً شامل یک قالب (Die) و یک پانچ (Punch) است. ماده (مثلاً ورق فلز) بین این دو قرار میگیرد و با اعمال نیرو، زاویه مورد نظر ایجاد میشود. در مدلهای پیشرفته، تنظیم زاویه و فشار به صورت دیجیتال انجام میشود.
ساختار و اجزای اصلی:
بدنه دستگاه (Frame):
اسکلت محکمی از جنس فولاد یا چدن که پایداری دستگاه را تضمین میکند.
سیستم هیدرولیک یا الکتریکی:
نیروی مورد نیاز برای خم کردن از طریق پمپهای هیدرولیک یا موتورهای الکتریکی تأمین میشود.
مدلهای هیدرولیکی برای ورقهای ضخیمتر و الکتریکی برای دقت بالاتر مناسباند.
واحد کنترل CNC:
مغز دستگاه که برنامههای خمکاری را دریافت و اجرا میکند.
معمولاً شامل یک صفحه نمایش لمسی و نرمافزار اختصاصی است.
قالب و پانچ (Die و Punch):
ابزارهایی که شکل خم را تعیین میکنند و قابل تعویضاند.
بسته به زاویه و شعاع خم، انواع مختلفی دارند (مثلاً V شکل یا U شکل).
سیستم بکگیج (Backgauge):
یک مکانیزم تنظیمپذیر برای قرار دادن دقیق ورق فلز در موقعیت درست.
در مدلهای CNC به صورت خودکار و با دقت میکرونی تنظیم میشود.
سنسورها و سیستم ایمنی:
برای جلوگیری از خطا و محافظت از اپراتور، مثل سنسورهای لیزری یا پرده نوری.
نحوه عملکرد:
برنامهریزی: ابتدا طرح خمکاری (مثلاً زوایا، ابعاد و توالی خمها) در نرمافزار CAD/CAM طراحی و به دستگاه منتقل میشود.
تنظیم اولیه: ورق فلز روی میز کار قرار میگیرد و بکگیج موقعیت آن را تنظیم میکند.
فرآیند خمکاری: پانچ با فشار کنترلشده به سمت قالب حرکت میکند و ورق را خم میکند. همه پارامترها (نیرو، زاویه، سرعت) توسط سیستم CNC مدیریت میشوند.
کنترل کیفیت: برخی مدلها مجهز به سنسورهایی هستند که زاویه خم را در لحظه اندازهگیری و اصلاح میکنند.
مزایا:
دقت بالا: خطای انسانی حذف میشود و خمها با تلورانس بسیار کم (در حد چند صدم میلیمتر) انجام میشوند.
سرعت: مناسب برای تولید انبوه با تکرارپذیری بالا.
انعطافپذیری: قابلیت اجرای طرحهای پیچیده با تغییر سریع برنامه.
کاهش ضایعات: بهینهسازی فرآیند باعث کاهش هدررفت مواد میشود.
معایب:
هزینه بالا: خرید و نگهداری دستگاه CNC گرانتر از مدلهای دستی یا مکانیکی است.
نیاز به تخصص: اپراتور باید با برنامهنویسی CNC و نرمافزارهای مرتبط آشنا باشد.
کاربردها:
صنعت خودرو: ساخت قطعات بدنه، شاسی و سپر.
هوافضا: تولید قطعات سبک و دقیق از آلیاژهای خاص.
مبلمان فلزی: خمکاری ورقها برای ساخت میز، صندلی و قفسه.
صنایع الکتریکی: ساخت محفظههای فلزی برای تجهیزات.
برندهای معروف:
Amada (ژاپن): به خاطر دقت و دوام بالا شناخته شده است.
Trumpf (آلمان): متخصص در فناوریهای لیزری و خمکاری.
Bystronic (سوئیس): مدلهایی با تکنولوژی پیشرفته و کاربرپسند.
LVD (بلژیک): گزینهای اقتصادی با کارایی خوب.
مشخصات فنی نمونه (مثال):
ظرفیت خمکاری: تا 300 تن فشار.
طول خم: 2 تا 6 متر (بسته به مدل).
دقت زاویه: ±0.1 درجه.
سرعت: 10-15 خم در دقیقه.
